TD處理涂層變形量多大？

TD處理會(huì)不會(huì)變形？

TD處理涂層是高溫?zé)崽幚淼囊环N，處理時(shí)需要加熱工件，會(huì)產(chǎn)生變形。

通常的說，變形量是取決于產(chǎn)品的幾何形狀。

1、細(xì)長(zhǎng)的產(chǎn)品，復(fù)雜的截面以及薄壁圓筒形處理時(shí)最容易產(chǎn)生無法挽回的變形。

  模具機(jī)械加工條件(設(shè)計(jì))

n  避免補(bǔ)焊，尤其不同種材質(zhì)焊接，焊接時(shí)要嚴(yán)格按工藝操作,要去除焊接應(yīng)力.

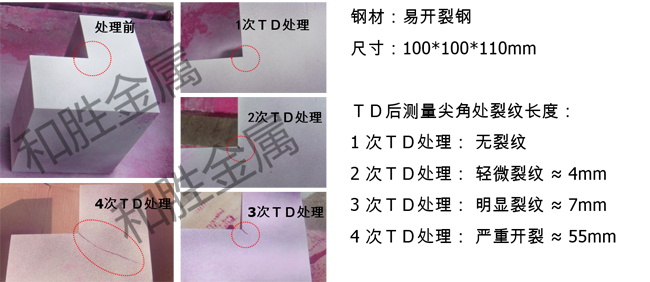

n  避免內(nèi)尖角、直角設(shè)計(jì)，保證3-5以上的R角過渡

n  避免加工變形

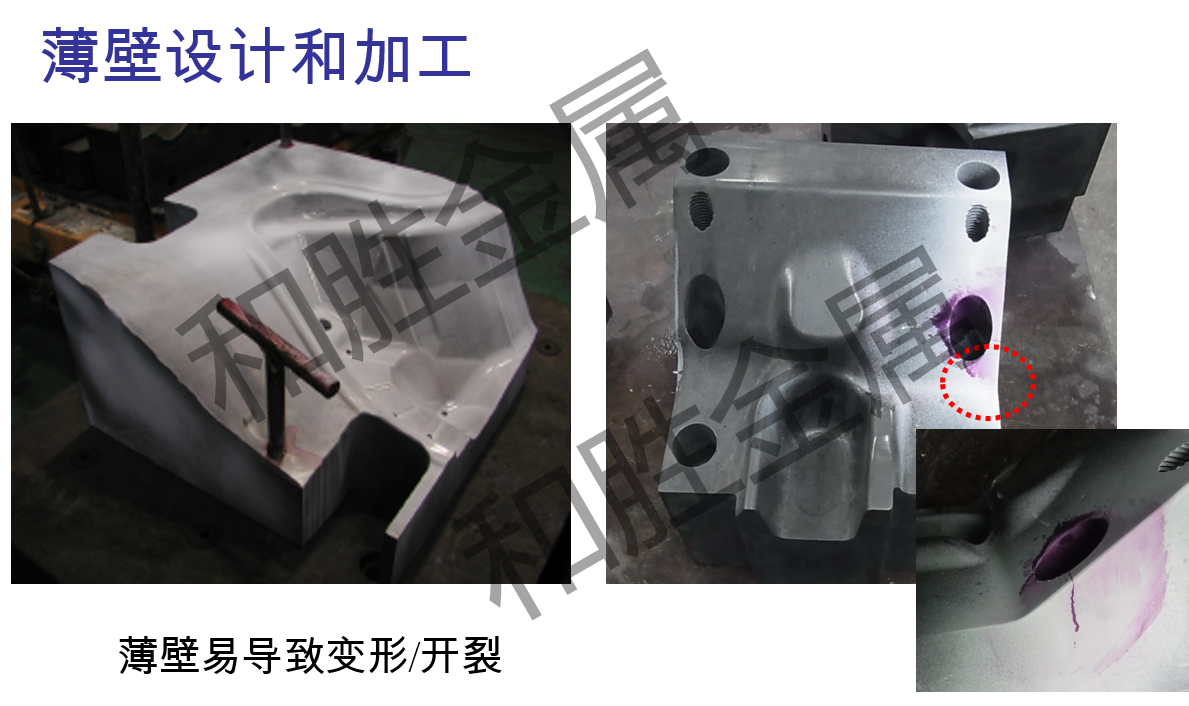

n  避免孔壁過薄

n  避免前期熱處理開裂

n  避免表面瑕疵、碰傷

n  模具工作面拋光▽0.8以下

如果產(chǎn)品的形狀在處理時(shí)風(fēng)險(xiǎn)太大，我們會(huì)在處理前告知您。

工件尺寸大小變化是由于熱加工中的鋼的微觀組織變化導(dǎo)致。大多數(shù)客戶都熟悉淬火處理后工件尺寸會(huì)“漲大”或“水”變化，TD涂層后的變化原理也類似。經(jīng)過正確的前期淬火+回火工藝的工件，TD處理后的變化量要遠(yuǎn)小于第一次淬火時(shí)的尺寸變化，錯(cuò)誤的前期淬火工藝則適得其反，通常我們會(huì)按照前期熱處理的條件在確定TD涂層的工藝，建議您將需要TD涂層工件的熱處理工序也交給我們做。

對(duì)于要求高耐磨、高精度的模具，還可采用HKS-G處理，HKS-G處理是屬于低溫處理，兼具PVD處理微變形及TD處理高耐磨。

金屬表面耐磨涂層咨詢電話：0755-29623781

了解更多與TD相關(guān)工藝：

真空淬火

HKS-G處理
